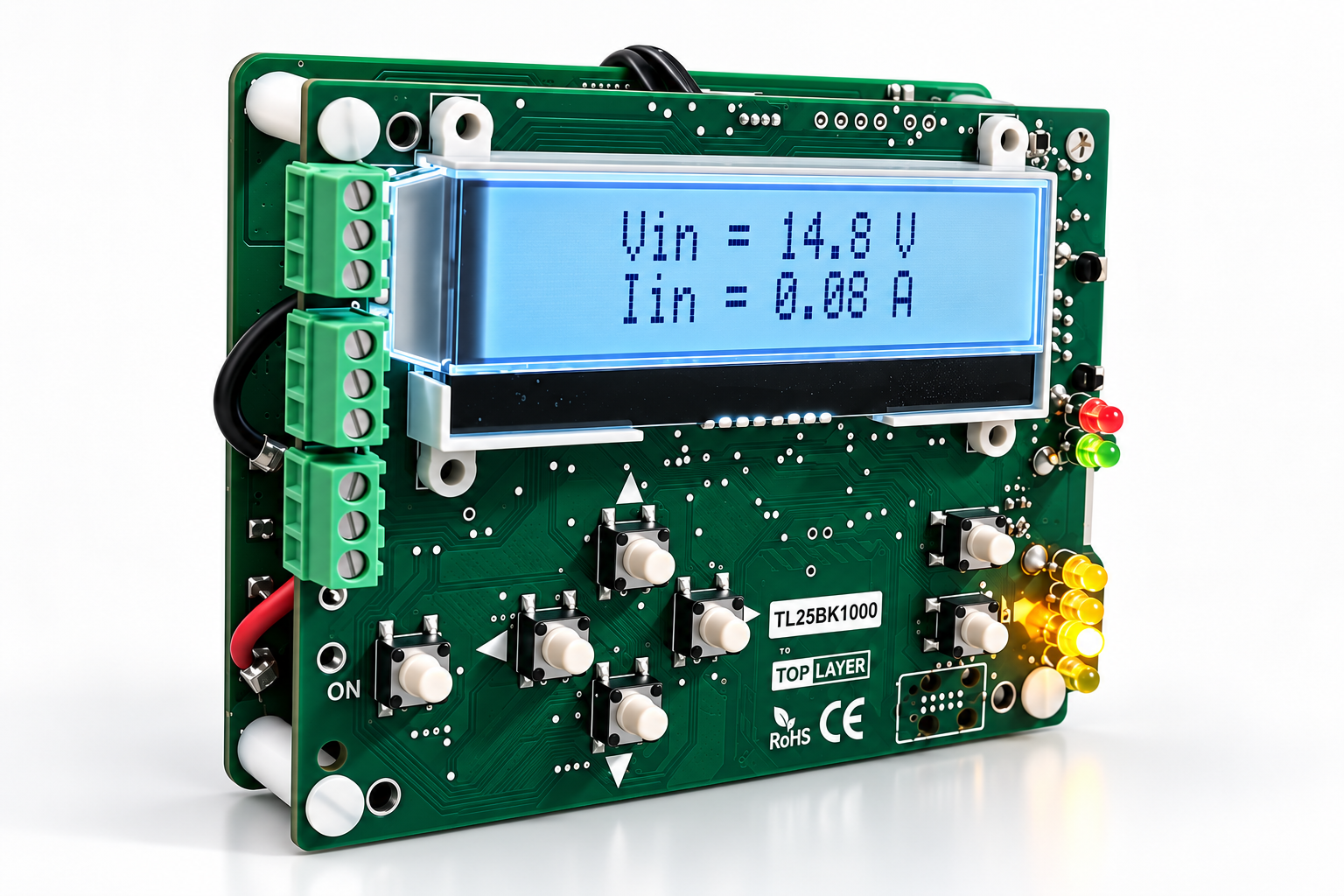

TL25BKXXXX
Conversion de puissance, contrôle et communication
Une gamme de convertisseurs abaisseurs DC/DC programmables, associant réglage de la sortie, surveillance en temps réel, suivi thermique et interfaces de communication isolées.
- JUSQU'À 1 kW
- ENTRÉE 6–60 V
- CC / CV
- COMMUNICATION ISOLÉE
- Statut
- Nouveau
- Catégorie
- Convertisseur abaisseur DC/DC programmable (Buck Converter)
- Fabricant
- TOP LAYER
Présentation
La famille TL25BKXXXX est conçue pour les applications nécessitant une conversion de tension continue vers une tension inférieure, avec des fonctions de commande et de diagnostic. Elle propose plusieurs niveaux de puissance et permet de configurer les modes de régulation, les états de démarrage et certains paramètres de communication. La surveillance des données et des températures accompagne le pilotage et l'analyse du fonctionnement du système.
Versions de la gamme
TL25BK1000
1 000 W
- Entrée
- 6–60 V DC
- Sortie
- 0–50 V DC
- Courant
- 0–20 A
TL25BK0750
750 W
- Entrée
- 6–60 V DC
- Sortie
- 0–50 V DC
- Courant
- 0–15 A
TL25BK500
500 W
- Entrée
- 6–60 V DC
- Sortie
- 0–50 V DC
- Courant
- 0–10 A
SUR DEMANDE
Versions personnalisées sur demande
Ces plages ne signifient pas que toutes les combinaisons tension / courant sont possibles. Le fonctionnement reste soumis au principe abaisseur, à la puissance de la version et aux conditions d'utilisation.
Fonctions
- Régulation configurable en courant constant (CC) et tension constante (CV)
- Configuration de l'état marche / arrêt par défaut
- Réglage des identifiants CAN et SMBus et des vitesses de communication
- Surveillance des données en temps réel
- Visualisation de courbes de fonctionnement et informations de diagnostic
- Suivi thermique : capteur ambiant intégré + deux capteurs externes NTC 10 kΩ
- Protections contre les surintensités, les surtensions et les températures excessives
Communication
| Interface | Caractéristique |
|---|---|
| CAN 2.0 | Isolé |
| USB | Isolé — connexion PC, diagnostic et configuration |
| UART / SMBus | Isolé |
| NFC | Accès de proximité aux informations et à la configuration |
Applications
- Énergie renouvelable
- Mobilité électrique
- Automatisation industrielle
- Stockage d'énergie
- Développement de solutions de charge de batteries (selon configuration)
TL25BKXXXX
